三通調節閥按流體的作用方式分為合流閥和分流閥兩類。合流閥有兩個入口，合流后從 一個出口流出。圖1所示為三通閥的結構，其特點如下：

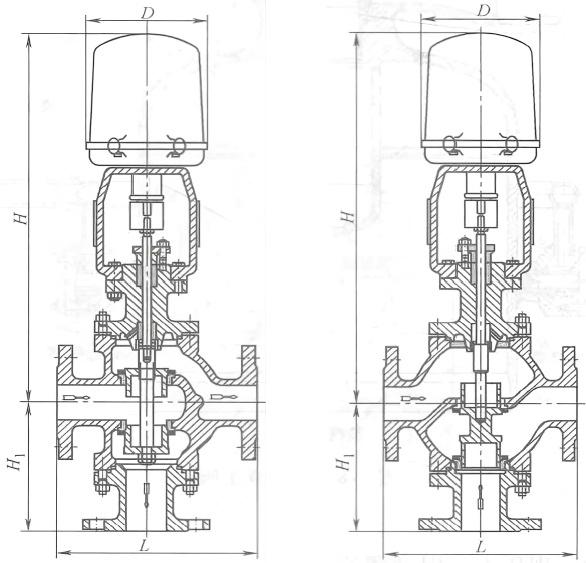

圖1 三通調節閥
a) 三通分流閥 b) 三通合流閥

1) 三通閥有兩個閥芯和閥座，結構與雙閥座閥類似。但三通閥門，一個閥芯與閥座間 的流通面積增加時，另一個閥芯與閥座間的流通面積減小。而雙座閥中，兩個閥芯和閥座間 的流通面積是同時增加或減少的。

2) 三通閥的氣開和氣關只能通過選擇執行機構的正作用和反作用來實現。雙座閥的氣開和氣關的改變可直接將閥體或閥芯與閥座反裝來實現。

3) 三通閥用于需要流體進行配比的控制系統時，由于它代替一個氣開控制閥和一個氣關控制閥，因此可降低成本并減少安裝空間。

4) 三通閥也用于旁路控制的場所。例如，一路流體通過換熱器換熱，另一路流體不進 行換熱。當三通閥安裝在換熱器前時，采用分流三通閥；當三通閥安裝在換熱器后時，采用合流三通閥。由于安裝在換熱器前的三通閥內流過的流體有相同溫度，因此泄漏量較小。安裝在換熱器后的三通閥內流過的流體有不同的溫度，對閥芯和閥座的膨脹程度不同，因此泄漏量較大。通常，兩股流體的溫度差不宜超過150℃。

圖1-b 所示為三通閥采用閥籠結構，帶平衡孔，采用閥籠導向，因此可大大降低不平 衡力。早期的三通閥采用圓筒薄壁窗口，用閥芯側面導向，雖然可減小不平衡力，但在一股 流體接近關閉(流關流向)時，仍有較大的不平衡力。而且，隨閥門開度的變化，不平衡 力變化，采用圖1-b所示的帶平衡孔的閥籠結構，可使不平衡力消除，并有阻尼作用，有利于控制閥的穩定運行。

由于三通閥的泄漏量較大，在需要泄漏量小的應用場合，可采用兩個控制閥(和三通接管)進行流體的分流或合流，或進行流體的配比控制。

調節閥又稱控制閥，它是過程系統控制中用動力操作去改變流體流量的裝置。調節閥由 執行機構和閥組成(圖1和圖2)。執行機構起推力或轉矩作用，而閥起到控制流量的 作用。調節閥是執行器的主要類型。執行器是一種直接改變操作變量的裝置，是一種終端元 件。除調節閥外，執行器還包括氣動馬達、氣動機械手、電磁閥、電動調速泵等產品。
